Выбор коллектора и смесительного узла для теплого пола.

#1 Пользователь офлайн   svip

  • Программист
  • Вставить ник
  • Цитировать
  • Раскрыть информацию
  • Группа: Команда форума
  • Сообщений: 933
  • Регистрация: 17 Сентябрь 10
  • Сказали спасибо раз:
  • ГородСимферополь

Отправлено 03 Декабрь 2019 - 15:52

Задался выбором коллектора и смесительного узла для теплого пола.
Будет 2 контура. площадь помещений 2,2 и 4,2 кв метра.
Газовый котел с насосом Grundfos 30-45-60 уже обслуживает 9 радиаторов. К нему планирую подключить теплый пол.

Пока остановился на коллекторе Stout 0917 и смесительном узле Stout (Насосно-смесительный узел с термостатическим клапаном 20-43°C Stout (с насосом Grundfos UPSO 25-65 130))
Но ценник кусается.

Возможно кто-то может посоветовать из личного опыта других производителей?


#2 Пользователь офлайн   Pepper

  • Живу здесь
  • PipPipPipPipPip
  • Вставить ник
  • Цитировать
  • Раскрыть информацию
  • Группа: Старая гвардия
  • Сообщений: 473
  • Регистрация: 17 Сентябрь 10
  • Сказали спасибо раз:
  • Страна:

Отправлено 03 Декабрь 2019 - 17:41

2 и 4 м2 могут продавливаться легко и встроенным насосом
у меня площади немного больше, тоже насос ставил в контур. Но в итоге пока подвел к нему розетку понял что не нужен он.. и без него хватает встроенного насоса чтобы прокачать несколько радиаторов и этот пол


#3 Пользователь офлайн   Dennis

  • Живу здесь
  • PipPipPipPipPip
  • Вставить ник
  • Цитировать
  • Раскрыть информацию
  • Группа: Активный участник
  • Сообщений: 3 711
  • Регистрация: 31 Октябрь 10
  • Сказали спасибо раз:
  • ГородСевастополь
  • Страна:

Отправлено 03 Декабрь 2019 - 17:52

Просмотр сообщенияPepper сказал:

у меня площади немного больше, тоже насос ставил в контур. Но в итоге пока подвел к нему розетку понял что не нужен он.. и без него хватает встроенного насоса чтобы прокачать несколько радиаторов и этот пол

И температуру отдельно можно регулировать?


#4 Пользователь офлайн   svip

  • Программист
  • Вставить ник
  • Цитировать
  • Раскрыть информацию
  • Группа: Команда форума
  • Сообщений: 933
  • Регистрация: 17 Сентябрь 10
  • Сказали спасибо раз:
  • ГородСимферополь

Отправлено 03 Декабрь 2019 - 18:49

Просмотр сообщенияPepper (03 Декабрь 2019 - 17:41) писал:

2 и 4 м2 могут продавливаться легко и встроенным насосом
у меня площади немного больше, тоже насос ставил в контур. Но в итоге пока подвел к нему розетку понял что не нужен он.. и без него хватает встроенного насоса чтобы прокачать несколько радиаторов и этот пол


получается регулировать просто терморегулятором без смесительного узла вообще? с исключением насоса?





#5 Пользователь офлайн   svip

  • Программист
  • Вставить ник
  • Цитировать
  • Раскрыть информацию
  • Группа: Команда форума
  • Сообщений: 933
  • Регистрация: 17 Сентябрь 10
  • Сказали спасибо раз:
  • ГородСимферополь

Отправлено 03 Декабрь 2019 - 18:52

Я рассматривал схему со смесительным узлом но без бейпаса
как на фото:


#6 Пользователь офлайн   Айболит

  • Живу здесь
  • PipPipPipPipPip
  • Вставить ник
  • Цитировать
  • Раскрыть информацию
  • Группа: Активный участник
  • Сообщений: 1 533
  • Регистрация: 29 Декабрь 10
  • Сказали спасибо раз:
  • ГородСаки
  • Страна:

Отправлено 04 Декабрь 2019 - 13:22


Вот, делал на доме детей.
Отличный узел управления тёплым полом. Брал в ИП Шинкаренко. Обошелся в 4000 , по моему....

Крымский русский.

Поблагодарили: 2 :

#7 Пользователь офлайн   svip

  • Программист
  • Вставить ник
  • Цитировать
  • Раскрыть информацию
  • Группа: Команда форума
  • Сообщений: 933
  • Регистрация: 17 Сентябрь 10
  • Сказали спасибо раз:
  • ГородСимферополь

Отправлено 04 Декабрь 2019 - 13:33

Просмотр сообщенияАйболит (04 Декабрь 2019 - 13:22) писал:


Вот, делал на доме детей.
Отличный узел управления тёплым полом. Брал в ИП Шинкаренко. Обошелся в 4000 , по моему....



что за фильтр стоит на обратке?
Какая фирма коллектора и смесительного узла? на фото не видно.



#8 Пользователь офлайн   Айболит

  • Живу здесь
  • PipPipPipPipPip
  • Вставить ник
  • Цитировать
  • Раскрыть информацию
  • Группа: Активный участник
  • Сообщений: 1 533
  • Регистрация: 29 Декабрь 10
  • Сказали спасибо раз:
  • ГородСаки
  • Страна:

Отправлено 04 Декабрь 2019 - 15:04

Фильтр на обратке - нержавеющая колба и полипропиленовый картридж 50 микрон. Первый год эксплуатации, картридж менялся каждую неделю. В этом году, зять меняет раз в месяц. Устанавливался для защиты от "неведомой черной хрени", которая образуется в системах со стальными радиаторами. Фактически, эта гадость, представляет собой мелкую, твёрдую и в кислоте не растворимую дисперсию. За пять - шесть лет, разрушает втулки насосов, штоки и клапаны гидрогруппы, а так же забивает теплообменники.
При стоимости картриджа - 20 рублей, такой фильтр достаточно эффективен.

По производителю узла и коллектора, поищу документы. Они были.

Крымский русский.

#9 Пользователь офлайн   Айболит

  • Живу здесь
  • PipPipPipPipPip
  • Вставить ник
  • Цитировать
  • Раскрыть информацию
  • Группа: Активный участник
  • Сообщений: 1 533
  • Регистрация: 29 Декабрь 10
  • Сказали спасибо раз:
  • ГородСаки
  • Страна:

Отправлено 04 Декабрь 2019 - 15:21

Нашел. Производитель TIM.
Брал такой. Он шел в сборе, но без насоса.

Покупал через монтажную организацию, с хорошей скидкой.

Манометр на коллектор, устанавливал сам.
Система заполнена дистилятом и подпитывается им же.

Крымский русский.

#10 Пользователь офлайн   Dennis

  • Живу здесь
  • PipPipPipPipPip
  • Вставить ник
  • Цитировать
  • Раскрыть информацию
  • Группа: Активный участник
  • Сообщений: 3 711
  • Регистрация: 31 Октябрь 10
  • Сказали спасибо раз:
  • ГородСевастополь
  • Страна:

Отправлено 04 Декабрь 2019 - 17:52

Айболит, а меня все продавцы и установщики отговаривали ставить такой фильтр в систему отопления, якобы повышенная нагрузка на насос из-за фильтра убьёт его гораздо быстрее, чем этот налёт. В принципе, 13 лет уже системе со стальными радиаторами, никаких проблем не было.


#11 Пользователь офлайн   Айболит

  • Живу здесь
  • PipPipPipPipPip
  • Вставить ник
  • Цитировать
  • Раскрыть информацию
  • Группа: Активный участник
  • Сообщений: 1 533
  • Регистрация: 29 Декабрь 10
  • Сказали спасибо раз:
  • ГородСаки
  • Страна:

Отправлено 04 Декабрь 2019 - 19:10

Чем больше фильтров- тем лучше :) .
Шучу.
На самом деле, фильтр нужен. У чистого фильтра, сопротивление не велико и он не создаёт проблем. Основная проблема в том, что никто фильтр не чистит. Совсем не чистит. Многие даже не знают о том, что у них на системе отопления установлен фильтр.

В первые недели эксплуатации, на картридже выпадал миллиметровый слой "угля", буквально за пару дней. Сейчас же, за месяц работы, картридж становится тёмно серым, а внутренний слой, остаётся практически белым.

По поводу нормальной работы в течении длительного времени - это не предсказуемо. Одному из десяти - повезло. Обстоятельства сложились в его пользу. :)

У Вас, всё работает и это хорошо :)

Возможно, попались радиаторы, внутреннее покрытие в которых более устойчиво и не разрушается активно, повело с качеством воды, установлен Grundfos (а не Wilo) и Вы, просто везунчик. :)

У меня, как у жителя городка, в котором из кранов течет минеральная вода с запредельным уровнем жесткости, неудержимая тяга к любым фильтрам.

Да и 25 летний опыт в обслуживании и ремонте газовых котлов, говорит о том же. ;)

Крымский русский.

#12 Пользователь офлайн   Dennis

  • Живу здесь
  • PipPipPipPipPip
  • Вставить ник
  • Цитировать
  • Раскрыть информацию
  • Группа: Активный участник
  • Сообщений: 3 711
  • Регистрация: 31 Октябрь 10
  • Сказали спасибо раз:
  • ГородСевастополь
  • Страна:

Отправлено 04 Декабрь 2019 - 20:57

Айболит, во многом согласен ) Единстенно, я бы ставил фильтр не на весь стояк отопления, а на какую-то часть, типа одного этажа. Вода всё равно через него в конечном итоге будет проходить вся, зато отпадает вопрос с ресурсом насоса - начинает снижаться температура батарей на этаже - пора менять фильтр.


#13 Пользователь офлайн   svip

  • Программист
  • Вставить ник
  • Цитировать
  • Раскрыть информацию
  • Группа: Команда форума
  • Сообщений: 933
  • Регистрация: 17 Сентябрь 10
  • Сказали спасибо раз:
  • ГородСимферополь

Отправлено 13 Декабрь 2019 - 13:08

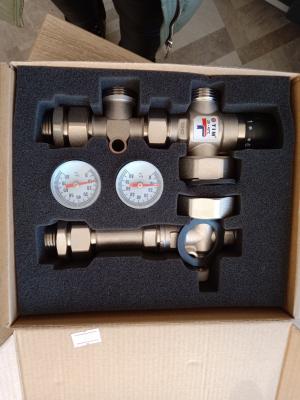

В итоге после долгих консультаций с разными сантехниками и пользователями теплых полов пришел к выводу и соответственно купил
1) труба 16 мм unopor
2) смесительный узел TIM JH-1035
3) насос aquatimxps 25-4-130
4) коллектор TIM KC-002
5) два воздухоотводчика TIM + слив + кран
6) два запорных крана STOUT на подачу и обратку.
7) 4 евроконуса
8) разметочная фольга
9) пластиковые крепления трубы
10) демпферная лента.


Так же пришли к выводу что в комбинированной системе у меня (радиаторы + теплый пол) без смесительного узла не обойтись. и просто на RTL клапанах если собрат то все равно нужен будет доп насос для продавливания теплого пола.

Фото прилагаю, может кому будет полезно.

Бюджет на все около 20к рублей.

Прикрепленные изображения

  • Прикрепленное изображение: 1.jpg
  • Прикрепленное изображение: 2.jpg
  • Прикрепленное изображение: 3.jpg
  • Прикрепленное изображение: 4.jpeg
  • Прикрепленное изображение: 5.jpeg
  • Прикрепленное изображение: 6.jpg
  • Прикрепленное изображение: 7.jpg


#14 Пользователь офлайн   svip

  • Программист
  • Вставить ник
  • Цитировать
  • Раскрыть информацию
  • Группа: Команда форума
  • Сообщений: 933
  • Регистрация: 17 Сентябрь 10
  • Сказали спасибо раз:
  • ГородСимферополь

Отправлено 13 Декабрь 2019 - 13:13

Просмотр сообщенияАйболит (04 Декабрь 2019 - 15:21) писал:

Система заполнена дистилятом и подпитывается им же.




У меня порядка 250-300 литров в системе.
Дисцилят где покупали? где то оптом?
В бутылках по 5 литров как то не вариант.


#15 Пользователь офлайн   Айболит

  • Живу здесь
  • PipPipPipPipPip
  • Вставить ник
  • Цитировать
  • Раскрыть информацию
  • Группа: Активный участник
  • Сообщений: 1 533
  • Регистрация: 29 Декабрь 10
  • Сказали спасибо раз:
  • ГородСаки
  • Страна:

Отправлено 13 Декабрь 2019 - 13:40

Я, набирал воду из обратного осмоса (ОО).
И сейчас, её же набираю.
Если нет такого фильтра, можно купить в магазине. Сейчас, во многих магазинах, продают на разлив воду после ОО фильтрации.
Большие - такие, белые бочки. В Саках, такая вода по 3 руб., за литр.

Крымский русский.

Поблагодарили: 1
