Радиомониторинг и рации

[CIBAS]

Мы говорим о принципиально разных вещах.



RTL - это SDR.



А мы говорим о приёмние БЕЗ КОМПЬЮТЕРА, полностью автономном, портативном.

[Rumlin]

А мы говорим о приёмние БЕЗ КОМПЬЮТЕРА, полностью автономном, портативном.

Можно подключить RTL к телефону с OTG и SDR Touch



Бюджетное решение, если человеку это надо редко.

[CIBAS]

Мы говорим о приёмнике автономном, обсуждаем идею использования данного кита или другого решения.



Имеется в виду без ноутбука, без неттопа, без лаптопа, без планшета, без эл.книги, без телефона, без смартфона, без ВСЕГО.

[Rumlin]

Если он не многоканальный - то смысла в нем не вижу.

[CIBAS]

Многоканальных не существует, донгл тоже одноканальный.

[Rumlin]

донгл тоже одноканальный.

Донгл захватывет полосу в мегагерцы из которой вырезается несколько полос.

Multichannel mode



Since most Software Defined Radios are wideband receivers, it is possible to receive multiple AM or NFM channels simultaneously, without retuning (provided that their frequencies are close enough to fit within receiver bandwidth). When working in multichannel mode, RTLSDR-Airband produces separate audio stream for each received channel.

Поскольку большинство SDR-приемников являются широкополосными приемниками, можно принимать несколько каналов AM или NFM одновременно, без перенастройки частоты(при условии, что их частоты достаточно близки, чтобы соответствовать ширине полосы приемника). При работе в многоканальном режиме RTLSDR-Airband создает отдельный аудиопоток для каждого полученного канала.

[CIBAS]

В мегагерцы - да, но реально нормально работает 2.4 МГц, на 3 не очень.

Авиа диапазон - около 18 МГц - 9 донглов - нужен супер комп ...

Так что это всё пока что больше теория, нежели практическое применение.



Вот поэкспериментировал с SDRplay - у него макс. полоса 10 МГц и то

неприменимо в настоящее время для многоканального приёма - слишком

прожорливые программы, да и выбор их невелик.

А в целом play понравился (китайский клон RSP1), особенно на КВ диапазонах.



Возращаясь к автономному приёмнику - доступных на рынке практически нет,

поэтому если бы вышеупомянутый набор стоил бы порядка 9$, то я бы озаботился

добавкой на микропроцессоре.

[Rumlin]

Авиа диапазон - около 18 МГц - 9 донглов - нужен супер комп ...

Для этого другой интерфейс нужен. USB не сможет справиться. Необходимо напрямую в шину PCI-E передавать данные.

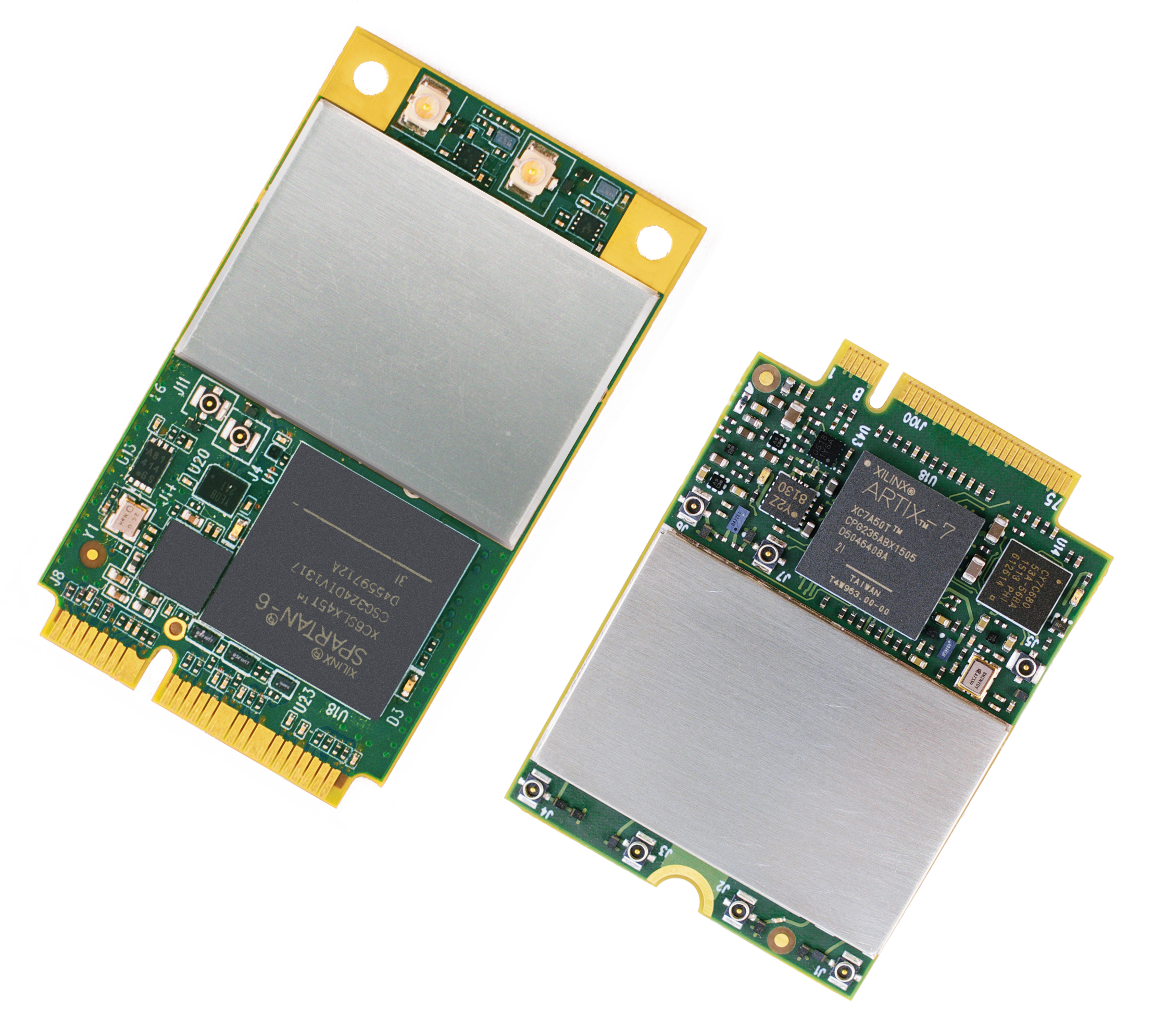

Вот пример

От 70 MHz до 6 GHz



Ширина полосы 50 МГц.



RX SAMPLE RATE RANGE

200 Ksamples/sec to 61.44 Msamples/sec



https://www.xilinx.com/products/boards-and-kits/1-hydda0.html





[CIBAS]

У меня play при ширине полосы 10 МГц работает на ура, два таких покроют 20.

И что USB не справится ? Будет второй play проверю , конечно, но и так знаю,

что будет работать.

[Rumlin]

И что USB не справится ?

USB2.0 не позволяет рассчитывать на широкую полосу.

Плюс 4 USB устройства на одном контроллере - контроллер не сможет передать такой поток.

Плюс работа USB связана с загрузкой процессора. Никаких DMA у последовательного интерфейса нет, пробросить данные мимо процессора нельзя.

[CIBAS]

Это всё прекрасно, но - у меня дома одновременно работают:



sdrPlay - 10 МГц

свисток - 2.4 МГц



Сегодня попробую ещё один свисток и посмотрю .....

[CIBAS]

Попробовал .....



2 свистка по 2.4 МГц + play 10 МГц + 2 браузера(около 10 вкладок) + мелочь

Итого 75...83% загрузка процессора - практически потолок.



Ещё и от программ зависит: sdrsharp у меня кушает больше, чем hdsdr на всех имеющихся

разновидностях приёмников.



Добавлю: в режиме фонового мониторинга отключение спектра и водопада в шарпе экономит

около 10% загрузки процессора.

[Gennadyi]

У этого приемника ПЧ 10,7 МГц, перестройка частоты гетеродина варикапом

Примерно такая схема

http://www.bumpclub.ee/~jyri_r/ES5YG/Erki.%20Air%20reciver/DIY%20Kits%20Airband%20Radio%20Receiver%20Aviation%20Band%20Receiver%20Manual%20_%20eBay_files/eBayISAPI.htm

[Gennadyi]

Вот ещё

http://vrtp.ru/index.php?act=ST&f=46&t=27409

С двойным преобразованием частоты

[Gennadyi]

http://microsin.net/adminstuff/hardware/ne602-mixer.html

[Gennadyi]

Подешевело ;)



Radiwow R-108



https://swling.ru/2018/12/24/kratkij-obzor-radiwow-r-108-novyj-dsp-kv-priemnik/

[CIBAS]

XHDATA D-808 поинтереснее будет ....

[Rumlin]

от 14...16 долларов и в виде россыпи - ещё паять надо .

1000 руб



Нашлось на али за 2000 руб на другой базе - CD7358 и CD7613 специализированные микросхемы для АМ приемников. https://hz.ru.aliexpress.com/item/2017-DIY-h/32843675479.html

Входной фильтр сделан индуктивностями из проволоки, а не дорожками на плате.



P.S. Нашлось видео. Непонятно почему у него на ФМ приемнике авиадиапазон без искажений слышно.

https://www.youtube.com/watch?v=5kvxjNeWMxs

[CIBAS]

Разница в цене в 2 раза .... Надо подробнее посмотреть на схему.

Но это завтра, сейчас с ног валюсь ....

[Gennadyi]

XHDATA D-808 поинтереснее будет ....

https://www.silabs.com/documents/public/data-sheets/Si4730-31-34-35-D60.pdf

[Rumlin]

Попалась цифровая связь BrandMeister DMR



950628 Локальная группа г. Севастополя

http://cloud.dstar.su/maps/#zoom=8&lat=45.26899&lon=35.00245&layers=B0000000TTTTTTTFFFFT

https://bm.pd0zry.nl/index.php/Russia



Радиостанции с экраном как у мобилки:

[GSMmaster]

Там цена, как у очень хорошей мобилки. Оно того не стОит.

[Rumlin]

Соревнование какое-то наверное. Где-то на гору залез R6KV и устраивает переклички.

[GSMmaster]

Может R6KW?

[Rumlin]

Василий - последняя буква.
